前言
近來因為華航機師染疫事件,部份學校暫時全改採線上教學。雖然已經有不少免費的工具或網路應用可以達到這樣的目的,也因為選擇過多,讓同仁不知如何下手。
本次研習,以阿原慣用的模式(OBS
錄影直播軟體 + Youtube
平台),一步一步帶大家實作,完成練習。預計全程直播與錄影(請點選阿原直播與教學影片),對無法參加的夥伴,可以同步(同步收看的,可以使用網路互動與討論,如
LINE),或是事後收看。對參加的夥伴,可以當作複習,這才是善用數位工具的特色。
此外,若同仁們需要阿原協助,請不用客氣,阿原可以到辦公室或教研室協助。
研習
(已經申請教學資源中心之研習時數)
*時間:2021-05-06 週四 10:30 - 12:00 (教室借用時間是 10:10 - 13:00,歡迎提前及結束後留下來討論)
*教室:N115
*主講:保營系江易原
*建議可以事先準備:
1. 隨身碟 + webcam (請參考之前的活動網頁及影片)
a. 20210318 教師研習__課程錄製基礎篇:webcam + 隨身碟,即可進行--講解與實作
b. 20210311 社團聚會:課程錄製基礎篇:webcam + 隨身碟,即可進行--講解與實作
2. Youtube 帳號的啟動
報名
另外,上次有夥伴回報想要知道手寫板應用在教學的事情,這次會簡易示範。
基本上直播與錄影的考量,其複雜度超過多數人的想像,尤其是著作權的議題。相對,很多人擔心的軟體設定與購買適當的硬體,在小弟眼中,卻是最簡單的議題。
若電腦不算,隨身碟及 webcam 一千元有找。但如果像阿原,使用 1080p 的攝影機 $3300、無線鍵盤滑鼠 $650、手寫板 $3000、無線麥克風 $950,外接音效卡 $300
如果要雙人錄製(例如錄製兩個老師的討論,或是老師與學生的討論),需要額外桌上型麥克風 $300(如影片,于琪老師使用的,收音效果不錯,在燦坤買的),第二個外接音效卡 $300,請參考我們之前社團的影片
開南教師社團 20210408 C 錄影軟體 OBS 之雙麥克風輸入設定(KNU faculty club)
開南教師社團 20210408 D 錄影軟體 OBS 之雙麥克風輸入設定(KNU faculty club)
本次先從簡單的議題,軟體的設定與硬體的使用開始。
對老師來說,我們把事情簡化成幾大類:
1. 直播不錄影(如線上會議) 2. 錄影不直播 3. 直播且錄影
*直播不錄影(如線上會議)
a. 使用 https://meet.jit.si/
在電腦使用瀏覽器,不用註冊,而手機安裝這個 app 就可以使用
請參考我們社團之前的測試
20210225 開學週首次聚會:測試線上會議 Jitsi 及討論社群課程
b. 使用 OBS + Youtube,讀者可以透過網址進到 Youtube 的該教學頻道。若不要錄影,在 OBS 設定就好(但建議還是留下錄影檔),在 Youtube 刪除該影片即可。
*錄影不直播,推薦 OBS 軟體,請參考 3/11 及 3/18 的研習影片與網頁(若是在教室,建議使用隨身碟放置 OBS 軟體及存放錄影檔。若在家中或教研室錄影,可以把 OBS 安裝到電腦)。之後可以把影片放到學校的數位教學網,或是 Youtube/LBRY 這類的影音平台。
*直播且錄影。小弟推薦 OBS + Youtube
Q: Youtbe 就有直播功能,且檔案直接存在 Youtube 頻道,為何還需要透過 OBS 軟體?
A: 就阿原了解,Youtube的直播功能,是透過 webcam 的鏡頭及麥克風。但我們老師經常使用簡報、網頁資料、播放影片、播放音樂、照片、鏡頭等,可能無法錄製到教學影片中。而使用 OBS,上述使用的教材,都可以錄製到影片中。
=========================
對直播或影片放在網路的考量:
1. 教材著作權(如使用出版社的教材,其合理使用範圍有多大?)
2. 老師是否願意公開(部份可能是老師的專利或教學特色,不願意公開在網路上)
幾個重點:
1. 錄影地點:教室、辦公室/教研室、家中
2. 若要直播--網路:手機網路、學校有線網路、學校無線網路、家中網路
3. 若要直播--學生如何知道老師的直播頻道?
本次社團聚會之照片與影片
開南教師社團 20210408 A 認識電腦硬體 (KNU faculty club of open source softwate and teaching applications )
開南教師社團 20210408 B 認識電腦硬體 (KNU faculty club of open source softwate and teaching applications )
開南教師社團 20210408 C 錄影軟體 OBS 之雙麥克風輸入設定(KNU faculty club)
開南教師社團 20210408 D 錄影軟體 OBS 之雙麥克風輸入設定(KNU faculty club)
===================
OBS 錄影時常見的故障與排除方式
1. 硬體組裝
一般錄影前,先把所有硬體接到電腦
以阿原來說,使用自己的筆電
(1) USB 接頭:無線鍵盤滑鼠、手寫板、一台 webcam、一個無線麥克風 + UBS 音效卡
(2) 螢幕輸出:現在新的筆電,多數使用 HDMI,但學校預設是 VGA,因此需要轉接頭
(3) 音效輸出:若需要播放影片或音樂、朗讀等,則需要把
(4) 網路線:
這部份可以參考阿原的影片。
20200422 ▲▲阿原直播課程之準備1.設備之組裝 Preparation for teaching and youtube broadcasting 1. equipment assembly
20210308 阿原直播錄影前的設備組裝
若是使用 e 化教室的設備,則上述螢幕輸出、音效輸出、網路線就不用擔心,都接好了。
2. 軟體設定與故障排除
*檢查麥克風是正常作用(看 OBS 上,講話時,人聲大小會反應成圖形的柱狀圖)
若遇到故障,幾個可能的方法,請隨機應變:移除該項目,然後新增。拔除無線接受器後插回
真的無效,拔除 USB 音效卡後插回,移除項目後新增。關閉 OBS 後,再次打開
*檢查 Webcam 可以正常作用。遇到故障,比照上方之方法。
*設定解析度:視情況與需要,
#設定 1024*168 (符合多數 4:3 螢幕,接近滿幅投影,現場看舒服,但解析度不高,用電腦看不是理想。
#設定成 720p (HD, 螢幕上下會各有一段無投影區,但適合手機或電腦收看時,螢幕之比例)
#設定成 1080p (FHD, 螢幕上下會各有一段無投影區,但適合手機或電腦收看時,螢幕之比例)
本次課程,阿原將會嘗試,使用雙麥克風、雙鏡頭來錄製課程。
若測試順利,未來錄製課程,不限於一人講話,而可以兩人,就像電台訪問,對於錄製課程更有彈性。
認識硬體:電腦與單槍常見接線與使用方式
(這部份將會補上照片)
1. 單槍
電源線
VGA 輸入孔
HDMI 輸入孔
USB 孔,供電,或是提供影片
HDMI--VGA 轉接線
單槍操作設定:
開機
選擇輸入訊號來源
調整畫面大小、對焦、修正梯形
2. 電腦外
電源線
網路孔與網路線
VGA 輸出孔
HDMI 輸出孔
Display 輸出孔
USB 孔
3. 電腦內
硬碟之電源線
硬碟之訊號線
只要練習過插拔,就會有概念,未來談到將重要資料備份到外接硬碟、更換硬碟就像換新系統等。
----這部份是為下次研習鋪路,也是為了「活化與出借老電腦教育計畫」鋪路。各位不用擔心細節,實作的目的是為了有概念,未來不見得要全部自己動手。就像我們全程看到修車師父幫汽車摩拖車換火星塞。未來規劃細節時,腦中就會浮出畫面。
開南教師社團 20210408 A 認識電腦硬體 (KNU faculty club of open source softwate and teaching applications )
細節請見
http://humanities-technology-education.blogspot.com/2021/04/20210408-1-obs-2.html
本社團網頁
http://humanities-technology-education.blogspot.com/

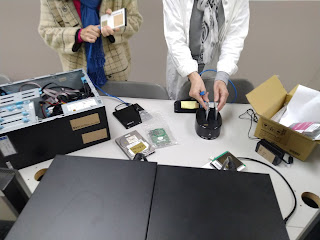

讓同仁實際插拔 SATA 排線(這段沒有錄到,只有照片,請見本次聚會說明網頁)。大家分享在教學上及招生上可以應用的想法。
開南教師社團 20210408 C 錄影軟體 OBS 之雙麥克風輸入設定(KNU faculty club)
使用硬體:
阿原:900 元的無線麥克風 + 300 元的 USB 音效卡
劉于琪老師:240 元的桌上型麥克風 + 300 元的 USB 音效卡 (收音效果比阿原的麥克風好)
這想了很久,一次測試就成功,只能說 OBS 功能太強大,使用者的需要都已經設想好了。為何要測試雙麥克風?在錄製課程中,可能是老師與學生的問答需要錄進去,可能是兩位老師的交談的內容需要同時錄進去,就像電台主持人訪問來賓一樣。
這次的測試很順利,
細節請見
http://humanities-technology-education.blogspot.com/2021/04/20210408-1-obs-2.html
本社團網頁
http://humanities-technology-education.blogspot.com/
本次研習的實況錄影
A 720p fps, 31m 10s, 623 MB
大家就會有概念,這樣的條件,檔案大約 600 多 MB
B 720p 30 fps, 31m 41s, 633 MB
C 720p 30 fps, 7m 06s, 142 MB
** 本教師研習正在申請,預計由教學資源中心核發研習時數。
**我們預計,讓本次研習的內容(影片+講義)全部公開,這樣,不方便在這時間參加的同仁,也可以看到我們的演習內容,這才是善用數位科技的好處。(若您不想上鏡頭,請找偏僻的角落)
**若研習有任何異動,如時間、地點等,將會盡快通知大家,若有不便,請見諒。
**感謝教學資源中心支持教師費用 7,000 元(到 2021 年底),本社團全數用在講師費用。本次研習為校內講師,預計使用預算 1,000元,預計尚有 6,000元,可以支付講師費用。 本社團預計到六月底止舉辦 12 次聚會研習,其中部份開放給全校同仁參加且會申請研習時數。
1. 報名:請點此報名 (使用 google 問卷)
時間: 3/18 10:30 - 1200 (我們借用教室, 10:10 - 1300,歡迎研習前後,多討論交流)
地點:N115
指導單位:教務處教學資源中心
主辦:開南教師社團--開源軟體與教學應用社團
主講人:保營系江易原
建議事先可以準備(若不方便也沒關係,可以當場實作,或是事後進行,或下次研習再進行)
a. 隨身碟 (確定沒有重要資料。建議 USB 3.0 以上。)
這次要使用可攜式軟體(portable,意思是隨身碟執行就好,不需要安裝到電腦,這樣適合開南一般 e 化教室)(就是 OBS studio 開源軟體,合法免費,可以錄影,可以直播)
請到這裡下載 https://portableapps.com/apps/music_video/obs-studio-portable
放到隨身碟後安裝。
b. Webcam。可以使用學校發的(webcam同時也是麥克風,若不需要影像,您可以不需要錄製人物影像,留下麥克風功能就好)
建議可以購買的配件--研習當天,將會依照出席的老師,隨機抽出四位,贈送下方圖片內的配件, 就可以同步進行組裝。其餘同仁,可以事後購買。當天只有要 Webcam + 隨身碟內的軟體就可以練習,下方配件是在教室或教研室錄影更方便。這只是筆者個人建議,都是廉價品,您可以買堅固耐用的。
* 一字夾 手機夾 三腳架手機夾 直播自拍手機夾 腳架配件 通用1/4螺孔 適用6.5-10.5公分寬度
* ENZE恩澤 ET-3110新款手機三腳架 鋁合金單反相機攝影機三角架 適用6吋以下手機 輕型攝影器材 L-16
* 迷你海綿章魚三腳架 八爪手機支架 手機 數位相機通用支架 L-12
*USB2.0 延長線 一公一母 訊號線 1.5米 USB延長線
*反扣魔術貼綁帶寬2公分*長20公分 整理帶 整線帶 魔鬼氈 綁線帶 自行車帶扣 電線收納 電線整理 電線捆綁
2. 研習後不記名問卷調查,意見回饋, 您的問題與回應,將適當的貼在這網頁。
請拿出您的手機掃描 QR code
您可以參考我們先前社團的資料
20201014 第三次聚會:在開南 e 化教室,只要 webcam + 隨身碟 (內有OBS 直播錄影軟體),就可以錄製課程
有影片有真相。有同仁實際測試,表示只要 webcam + 隨身碟,就可以錄製課程
20210311 社團聚會:課程錄製基礎篇:webcam + 隨身碟,即可進行--講解與實作
本次研習內容就是 3/11 我們社團課程的後半段,您可以先預習
開南教師研習 20210318-A 錄製課程實作 (KNU faculty workshop: recoding courses by webcam and OBS in USB disk)
細節請見
http://humanities-technology-education.blogspot.com/2021/03/20210318-webcam.html
社團網頁
http://humanities-technology-education.blogspot.com/
聚會實況錄影(使用手機錄影,設定 1080p)
介紹樹莓派的部份非今日主題,日後會有相關的研習。樹莓派就是主機不到兩千元,完整配備(電源、HDMI 線、主機外殼、無線鍵盤滑鼠、SD card)大約 3400 元,若加 22 吋螢幕 2500,大約台幣六千元,就可以有入門等級的電腦
A:
B:
C:
D:
進入主題:錄製影片
E: 多數入門款的 webcam 無法直接固定在腳架上,因此我們需要輔助器材
F: 還有桌上型小腳架,可以放手機或 webcam
G: 介紹 放在隨身碟,不用安裝,合法又免費的軟體 portable app,也是我們錄影的主力軟體:OBS studio (感謝電腦中心溫先生推薦阿原這個好用的軟體)
H: OBS 設定與老師實作
I: 老師們實際練習
可惜找不到電腦教室學生用電腦的喇叭,若下次同仁要實作,可以自己帶耳機,聽聽錄音的品質。
有位同仁自己帶筆電,可以抓到攝影機與聲音,卻抓不到筆電的畫面,也就是若有簡報,是無法錄到影片中。
J: 課程結束感言
今天是最基礎的內容,一般來說已經夠用。未來會有進階研習
1. 若要錄音更好,沒有背景的聲音,要使用獨立、指向式麥克風 (700 - 1000 元起跳) 及外接音效卡 (200 - 400 元)
2. 錄影結束,影片要放哪裡?
3. 如何直播? 事先該準備什麼?
4. 影片簡易剪接
----------------------
研習心得:
本次研習開始,是介紹樹莓派小電腦,這是插花的主題,未來會有深入的研習
本次主題,使用 Webcam + 隨身碟軟體,進行錄製,最後有同仁順利設定完畢,成功的錄了一小段。
主要分兩階段:1. webcam 輔助道具之組裝 2. 電腦上的軟體設定與錄影測試
----------------------
我們預計 3/11 在 N115 聚會,跟過去一樣,會全程錄影。之後在 3/18 將會有類似主題的研習,開放給學校同仁參加。
1. 本次請大家攜帶隨身碟,建議 USB 3.0 以上(看標示,或插孔的塑膠是藍色的)
請事先或當天下載相關軟體。
2. 本社團成員將贈送下方搭配套組,就可以有完整的硬體,在一般教室或教研室中錄製課程。
1.固定架(15 元)
a. 羅技入門款的 webcam 沒有預留腳架螺絲孔,所以我們用魔鬼氈綁在固定架 ,再鎖到繳架上。
b. 平時可以協助固定手機於腳架上。
2. 三腳架(120 元),可放在桌上,可放地板
3. 桌上型小腳架(30 元):可以搭配應用,或是三腳架放「 webcam」,同時小腳架放「手機」,兩個同時錄影。
4. USB 2.0 延長線 1.5 公尺(19 元): 與 webcam 相連,可以放到比較遠的地方拍攝,彈性比較大。
開南教師社團 20210311-A 樹莓派電腦簡介 (KNU faculty club of open source softwate and teaching applications )
細節請見
http://humanities-technology-education.blogspot.com/2021/03/20210311-webcam.html
很高興本次邀請好朋友丹尼爾前來分享樹莓派,同時現場準備這樣的小電腦
20210304 A 聚會:介紹樹莓派小電腦及教學應用
社團網頁
https://humanities-technology-education.blogspot.com
本次聚會說明
https://humanities-technology-education.blogspot.com/2021/03/20210304.html
展示的樹莓派 Pi 400 接上 22 吋螢幕
https://www.raspberrypi.org/products/raspberry-pi-400/
台灣的售價
原訂2020-11-11 進行,但期中考周,大家忙不過來,改到 11/18
教師社群-20201118 A--聚會實況錄影
請參考:20201118 第五次聚會http://humanities-technology-education.blogspot.com/2020/11/20201111-gif.html
1. Office
阿原將會使用行政院推薦數種的 Office 之一, Libreoffcie
進行示範
a. 示範找尋沒有版權的圖片,加到簡報或文件中 (這阿原太熟了)
b. 示範找尋沒有版權或是自由授權的照片,加到簡報或文件中 (這阿原太熟了)
c. 示範找尋沒有版權或是自由授權的 gif 小動畫,加到簡報或文件中 (加入 gif 動畫如前方一樣簡單,困難的,是找沒有版權或是自由授權,這阿原還在努力 )
2. 沒有版權的圖片
阿原推薦 openclipart.org 這是阿原最常用在簡報或製作名片
3.沒有版權或是自由授權的照片
a. 阿原習慣使用 flickr, 進行版權設定後搜尋
b. google, yahoo 等搜尋設定
4. 小動畫 gif-----我們練習搜尋一個,加到簡報中
a.
Animated Gifs, Animated Images & Animations
Find thousands of great animated images
使用與版權說明 (看不出是自由授權)
b. Tenor Public Domain Animated Gifs GIFs
版權聲明 是 MIT 授權,爽!是自由授權之一
裡面多數是照片型的小動畫,也會看到卡通圖的小動畫,例如
像這個圖,
https://tenor.com/view/milk-and-mocha-ilove-you-gif-11455412
阿原複製,就可以嵌入到網頁
談到,Public domain, 在台灣法規中,並沒有「公共領域」、「公有領域」這樣的文字,台灣教育與文化,也沒有公共領域的概念, 因此阿原刻意翻譯成「無版權」、「公共財」
台灣的著作權法,抄美國,也是抄半套
外接音效卡:重點是標明 「隨插隨用」
$375 【PLEXTONE】虛擬7.1聲道USB外接音效卡P71(電競必備)
(阿原沒用過)
$299 【綠聯】USB音效卡 黑色(Windows/Mac OS/Linux適用)
(阿原沒用過)
------建議至少買一個外接音效卡
無線麥克風
$990 【ifive】教師專用UHF頭戴式無線麥克風if-M240(隨插即用免配對)
(阿原買過四組,兩組使用兩組備用,效果不錯,推薦!)
$1152 2TUHF+ 迷你手持UHF無線麥克風】M2TUHF+迷你手持麥克風
手持無線麥克風,阿原沒用過
$690 【ifive】全新二代歌手級VHF無線麥克風組 if-WM02(橘色)
手持無線麥克風,阿原沒用過
建議至少買一個無線麥克風,若兩個更有彈性。阿原上課一次頭戴兩個,一個接筆電進行錄音,一個接教室講桌的擴音系統。
Webcam ----MOMO 購物台沒有推薦的基本款 (羅技 C270, $700),只剩下中高級款,建議到其他網路商店購買
三腳架
$594 【Kamera 佳美能】KA-2580 輕便型 三腳架(黑)
除非特殊需要,不然千元以內就可以。可以先跟阿原借去試用,在決定買何種
本文同步刊於 阿原記事本
本次依照學校化教室的基礎硬體,老師們若要錄製課程,需要額外準備的項目
下方說明的商品,阿原會清楚說明自己是否有使用過,或者沒有使用過。純為個人經驗,沒有收廠商好處,跟廠商沒有恩怨,沒有推薦特定品牌。
在教室錄製課程,最基本只需要兩個硬體: 1. Webcam 2. 隨身碟及 OBS 直播錄影軟體
如果講究收音效果,才需要外接音效卡及麥克風,這需要看同仁們的需求才能決定。同仁們購買之後若設定有問題,請隨時讓阿原知道,阿原可以幫忙設定,同時製作教學影片。
1. Webcam
功用:
a. 當作影像來源
b. 也是麥克風
c. 使用自己筆電的,可以使用內建 webcam及麥克風 (但拍攝角度比較侷限)
優點:影像與麥克風合一
缺點:這樣收音,會把現場比較大的人聲、環境聲錄進去,如果測試後可以接受背景聲音,就可以。若無法接受,請見下方的外接音效卡
參考硬體:羅技 C270 HD 網路攝影機 $699 (很多線上商店都有賣,阿原常去 pchome 所以使用其說明)
說明:一般課程以簡報檔案為主,頭像小小的,就像阿原課程一樣,此時幾本解析度即可,例如 720p 一般不到一千元即可。
進階說明:阿原使用 Linux,而羅技的 webcam 對這樣系統的支援對最好 (加上今年買過兩次其他品牌不支援 Linux 的經驗,所以阿原通常買羅技。多數人是 Windows 使用者,沒有這樣的問題。不過學校電腦每次重開機,就會更新,所以除非開啟可以自動安裝驅動程式,否則若另外安裝驅動程式,重開機後會刷新,只能重複作工。因建議買直接可以支援的,或是不要太新的硬體。
例如阿原準備要拍攝實驗教學影片,預計使用 1080p (預計三千多元),高一點點的解析度,搭配外接音效卡與麥克風,而且整個畫面是實驗操作,不是學校 1024*768 的投影環境,因此阿原的錄影畫面要有 1080p 的要求
2. 隨身碟及 OBS 直播錄影軟體
功用:
a. 放入錄影軟體,不用安裝到桌機,也不用擔心重新開機會還原。
b. 把錄影檔放到隨身碟
c. 使用自己筆電的,不需要這步驟
建議硬體:大品牌,USB 3.0 以上,至少 8 G (錄一節課大約 500 - 900 Mb,兩節課抓 2 Gb 的容量)。目前 32 Gb, USB 3.1 不到兩百元,建議準備兩顆以上 (阿原手上約有八顆輪流使用中)
進階說明:
1. 因為學校電腦重開機就會還原,所以需要每次安裝需要的軟體,需要重新安裝。現在有「可攜式軟體」,放到隨身碟,經過阿原實測可行,學校電腦速度夠快,可以這樣運作。
2. 在 OSB 中設定錄影位置是隨身碟(例如 F 槽),錄影結束,直接帶走隨身碟。
3. 外接音效卡
功用
1. 音效卡需要接上麥克風 (有線或無線)。
2. 自備一個外接音效卡,最有彈性,減少每個教室的差異
建議硬體
價格 199,是的,不到兩百元。阿原從 2020-03 以來的課程教學,超過 400 集的影片,都是使用這款,效果不錯。建議只少買一條。如果怕遺失,可以學阿原多買一條備用。[買這條的原因:網頁說明支援 Linux ,而且很便宜]
這款阿原實際測試,教室的電腦,接上就可以使用。
阿原當時也買了另一款, $299,也標示直接支援 Linux。
伽利略 USB2.0 鋁殼音效卡(黑色)
但是沒有實測過,因為測試一個可行,而且效果不錯,就沒有動機測試這一款,所以效果如何不清楚。
建議
1. 老師們購買之前,可以向阿原借用與測試,覺得可以才購買。
2. 因為多數人使用 Windows ,所以可以選擇的項目就更多,例如搜尋 USB 音效卡,價格由低排到高,就可以看到很多選擇
進階說明:
1. 若教室的電腦,可以使用錄音孔 (紅色。若是輸出孔是綠色),就沒問題。問題是,阿原見到,教室防盜裝置而錄音孔在後方無法使用。
2. 筆電另外討論,阿原使用筆電,也是外接音效卡
3. 阿原測試過學校教室電腦,使用外接音效卡 (上述 $199 那款),加上無線麥克風,效果不錯。
4.無線麥克風
九百多元的無線麥克風,阿原 2020-02 購買兩組,測試結果非常滿意,CP 值高 (相對某款四千元的產品)。實際測試,可以講四個小時不用充電。
之後看到降價到七百多,馬上加買兩組備用
若老師自行攜帶筆電
1. webcam可以使用內建的,但是拍攝角度可能無法調整,筆電內建麥克風的收音可能欠佳。
2. 使用 OBS 軟體,就直接安裝。因為學校電腦重開機後會還原,阿原才建議使用隨身碟放軟體。
3. 若要好一點的收音,建議使用外接音效卡及麥克風。現在的筆電已經把輸出及錄音兩孔合為一孔,我們實作上比較困擾,所以阿原每次都自備筆電,外接音效卡及麥克風。
